MT8676安卓OTA升级原理与内部文件变化
Android OTA 升级(Over-The-Air)是一套复杂的系统更新机制。升级过程中涉及多个文件的解析、验证和分区的改动,甚至在不同升级模式下(A/B 分区或传统分区)设备内部文件和分区的变化也有很大不同。本文将从原理层面深入剖析升级的核心机制,并具体展示升级过程中 Android 系统内部文件及分区的变化。
本文基于梧桐MT8676的OTA升级流程编写
1. OTA 升级概览
OTA 升级的目标是将一组更新数据(称为升级包)应用到设备上,从而修复漏洞、优化性能或增加新功能。升级过程包括以下几个关键环节:
1. 下载升级包:通过 HTTP 或 HTTPS 协议下载包含新系统镜像的 ZIP 文件。
2. 校验完整性:验证升级包的文件哈希值与数字签名,确保数据未被篡改。
3. 解压与解析:提取 payload.bin 文件及其元数据。
4. 应用更新:将更新指令和数据写入到目标分区。
5. 切换分区或启动新系统:完成升级后的分区切换(A/B)或直接启动(非 A/B)。
2. Android OTA 升级包内部结构与解析
2.1.
OTA 包通常以 ZIP 格式分发,内容可能根据设备类型有所不同。典型内容如下:
OTA_Package.zip
├── payload.bin # OTA 数据文件,包含所有分区更新的二进制数据
├── payload_properties.txt # 描述 payload.bin 的元信息
├── compatibility.zip # 兼容性信息(可选)
├── care_map.pb # 分区校验的映射信息
├── metadata.txt # 校验信息(哈希值和大小)
├── scripts/ # 脚本目录
│ ├── updater-script # 执行更新指令
│ └── post-install # 后处理脚本
2.2. 文件解析与功能
文件名 | 作用 |
payload.bin | 存储更新数据和更新指令,是升级包的核心。 |
payload_properties.txt | 描述 payload.bin 的大小和哈希值,用于完整性验证。 |
metadata.txt | 包含文件的签名、分区映射信息,以及校验数据。 |
care_map.pb | 分区映射文件,指示哪些存储块需要被更新或校验,确保分区写入的完整性和一致性。 |
updater-script | 在传统分区模式下,Recovery 执行的更新脚本,负责分区的挂载和写入。 |
post-install | 更新完成后的后处理脚本,可能包含优化任务(如清理缓存或校验分区内容)。 |
2.3. payload.bin 的深入分析
payload.bin 是 OTA 升级包的核心文件,其内部结构可以分为以下部分:
段 | 说明 |
Header | 包含文件版本信息、Manifest 偏移量、数据段大小等基础信息。 |
Manifest | 包含分区更新信息,包括分区名称、大小、更新指令等。 |
Data Blobs | 数据块,存储更新操作所需的实际数据(如新镜像的块或差分数据)。 |
Signatures | 数据签名,用于校验升级数据的完整性,防止未授权的更新。 |
Manifest 内部的更新指令
Manifest 记录了 OTA 升级涉及的所有分区和每个分区的更新步骤,其常见指令包括:
· TYPE_ERASE:擦除目标分区的数据块。
· TYPE_REPLACE:直接将新数据写入分区。
· TYPE_BSDIFF:基于二进制差分算法,将差分数据块合成完整数据。
· TYPE_MOVE:将指定数据从一个存储区域移动到另一位置。
3. MT8676目前OTA升级方法
3.1. 获取OTA包
目前获取OTA包是从梧桐智联 获取到包上传到百度云盘 我们从百度云盘下载,下载得到文件
J90K-A023_OTA.zip
3.1.1. OTA包目录介绍
J90K-A023_OTA/
├── linux_upgrade/
├── ota/
├── resource/
└── tmp/
3.1.2. 目录详细说明
3.1.2.1. linux_upgrade
作用:
存放与 Linux 系统升级相关的文件。
内容包括:
system_vm.img
dtbo_vm.img
boot_vm.img
ramdisk_vm.img
raite_mt8676-spm.img
3.1.2.2. ota
作用:
存放具体的 OTA 包和相关文件。
内容包括:
在章节2.1介绍过
3.1.2.3. resource/
作用:
存放资源文件,车机的相关资源。
内容包括:
WT_CarShow:专注于用户界面的视觉展示与功能模块。
WT_SmartSoundEffect:专注于音效处理与优化,提升车内音频体验。
3.1.2.4. 总结
其他目录如 tmp 下的 META、IMAGES、SYSTEM、VENDOR 等更多与系统分区和设备功能相关的内容,虽然在其他情况下可能是 OTA 升级的一部分,但在您的当前升级流程中,它们并不直接涉及。当前的升级过程只处理 payload.bin 和 payload_properties.txt 这两个文件,而其他文件夹中的内容(如系统镜像、厂商特定的固件等)在此过程中可能并不被使用。
3.2. OTA升级 操作
3.2.1. 上传文件到安卓data目录
adb push payload.bin /data
3.2.2. 调用update_engine_client进行升级
根据payload_properties.txt中的内容 替换以下内容,进行执行:

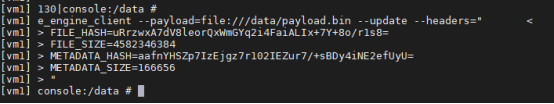

update_engine_client --payload=file:///data/payload.bin --update --headers="
FILE_HASH=uRrzwxA7dV8leorQxWmGYq2i4FaiALIx+7Y+8o/r1s8=
FILE_SIZE=4582346384
METADATA_HASH=aafnYHSZp7IzEjgz7r102IEZur7/+sBDy4iNE2efUyU=
METADATA_SIZE=166656"
3.2.3. 查看升级进度
通过执行命令 logcat | grep update_engine,即可看到
4. OTA 升级过程中的文件与分区变化
4.1. 文件操作与系统状态变化
在 OTA 升级过程中,Android 系统对文件和分区进行了一系列操作。以下是一个典型 OTA 升级的内部文件变化和逻辑步骤:
步骤 1:下载并推送升级包
· 文件变化:
OTA ZIP 包被下载到 /data/ 或 /cache/ 目录。
解压后,payload.bin 和元数据文件存储到指定路径(如 /data/ 或 /tmp/)。
· 系统状态:
系统处于正常运行状态,用户空间中运行升级进程。
步骤 2:校验文件完整性
· 文件变化:
使用 SHA-256 校验 payload.bin 和 metadata.txt 的哈希值。
校验文件大小是否与元数据记录一致。
· 系统状态:
如果校验失败,更新过程终止;如果成功,进入下一阶段。
步骤 3:解析并准备更新
· 文件变化:
update_engine 服务加载 payload.bin 的 Header 和 Manifest。
根据 Manifest 初始化更新任务,并锁定目标分区。
· 系统状态:
文件系统进入只读状态,防止写入干扰更新操作。
步骤 4:应用更新指令
· 文件变化:
对目标分区执行擦除、写入、差分更新等操作,数据源自 Data Blobs。
写入过程中会生成临时文件用于中间存储(如 /data/tmp/)。
· 分区变化:
目标分区内容被逐块替换或更新,旧版本数据被覆盖。
A/B 分区设备仅对备用分区(如 system_b)进行写入。
步骤 5:更新完成后的处理
· 文件变化:
执行 post-install 脚本,对新系统进行优化(如清理缓存、重建 Dalvik 缓存)。
更新完成后删除 /data/tmp/ 中的临时文件。
· 系统状态:
系统切换到新分区或直接重启。
4.2. A/B 分区中的分区变化
A/B 分区结构允许系统无缝升级,其变化流程如下:
步骤 | A 分区状态 | B 分区状态 |
初始状态 | 当前运行的系统 | 备用分区(未使用) |
更新开始 | 无变化 | 数据写入中 |
更新完成 | 无变化 | 完整新系统 |
系统切换 | 标记为备用 | 标记为活动分区 |
回滚(若失败) | 无变化 | 被擦除或废弃 |
4.3. 非 A/B 分区中的分区变化
在非 A/B 分区中,更新直接覆盖当前分区,流程如下:
1. 挂载目标分区(如 system)为可写模式。
2. 擦除原有数据块。
3. 写入新镜像或差分数据。
4. 校验分区内容并标记为成功。
5. OTA 升级过程的安全性
5.1. 文件验证
Android OTA 升级过程中使用多层验证机制:
1. 哈希验证:确保下载的文件与原始文件一致。
2. 数字签名:校验升级包是否由可信的密钥签名。
3. 块级校验:更新过程中逐块验证写入的数据。
5.2. 分区回滚机制
· 在 A/B 分区中,升级完成后,只有启动成功的分区会被标记为“活动分区”。
· 如果新分区启动失败,设备会自动回滚到上一个分区。
6. 总结
Android OTA 升级是一个全面且复杂的过程,其核心在于对文件和分区的操作。payload.bin 中包含了详细的分区更新指令,而 update_engine 服务负责解析和执行这些指令。通过 A/B 分区机制,升级失败的风险被大幅降低,同时支持无缝切换和自动回滚。理解这些内部细节对于排查升级问题和优化系统有重要意义。
